1200V 800A SiC 전력 모듈 선정 가이드: EV 인버터 및 에너지 저장 시스템용
1 소개
800V 전기차 플랫폼, 에너지 저장용 PCS, 산업용 고출력 인버터의 발전과 함께 1200V SiC 전력 모듈은 고효율 전력 전자 시스템의 핵심 부품이 되었습니다.
기존 IGBT 모듈과 비교하여 SiC MOSFET은 다음과 같은 장점을 제공합니다:
더 높은 차단 전압
더 낮은 스위칭 손실
더 높은 스위칭 주파수
더 높은 전력 밀도
더 낮은 시스템 냉각 요구 사항
주요 글로벌 SiC 모듈 공급업체는 다음과 같습니다:
Infineon Technologies
ROHM Semiconductor
Wolfspeed
onsemi

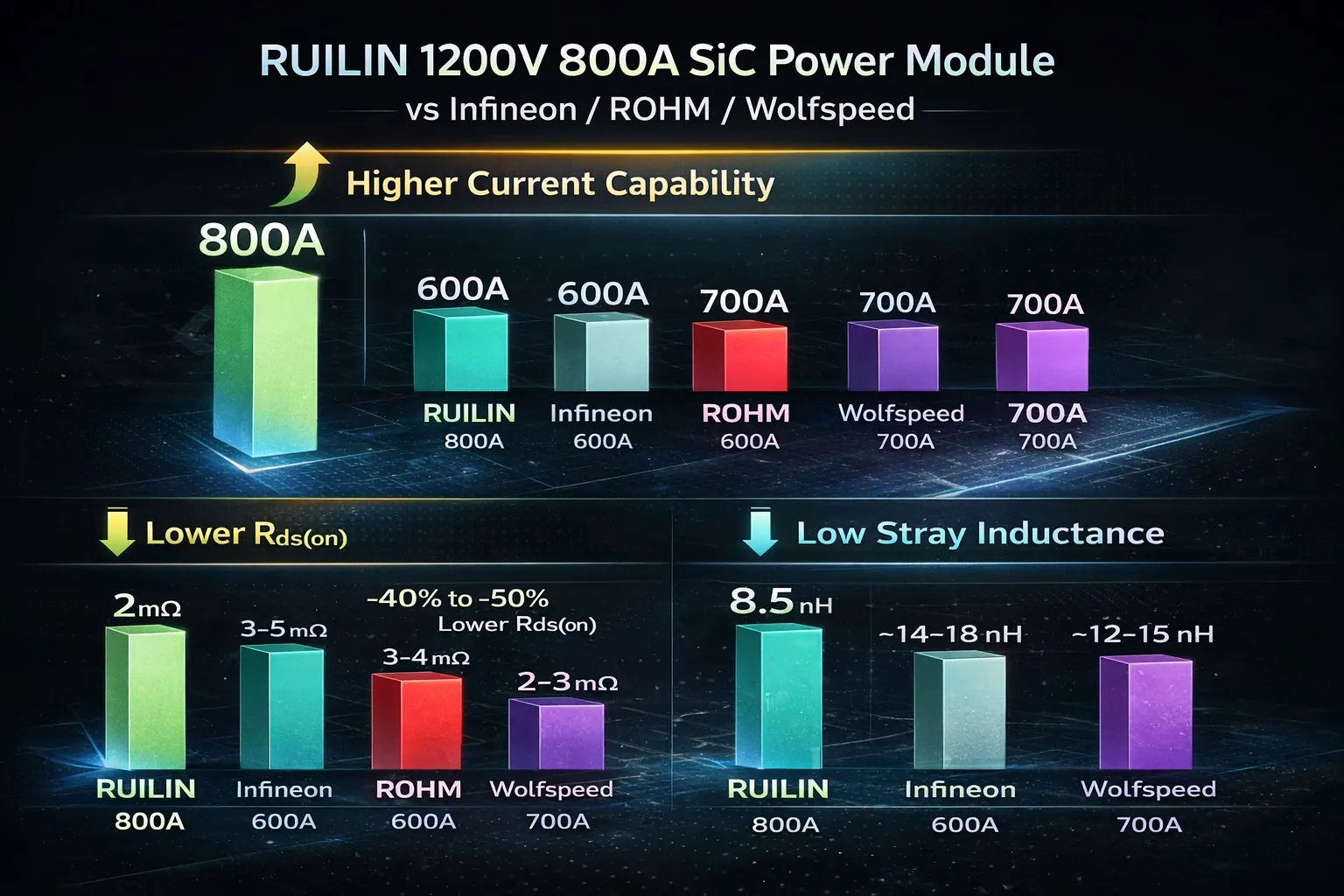

동시에, 중국 제조업체인 RUILIN SEMI는 고객 요청에 따라 고출력 인버터 시스템용 1200V 800A SiC 전력 모듈을 출시했습니다. 국제적인 대기업과의 성능 비교는 아래 이미지와 같습니다:
2 1200V SiC 모듈의 일반적인 응용 분야
1200V SiC 모듈은 주로 다음 시스템에 사용됩니다.
EV 트랙션 인버터: 800V 전기차 플랫폼의 전력 요구 사항은 일반적으로 150kW ~ 500kW입니다.
에너지 저장용 PCS: 일반적인 PCS 전력: 250kW, 500kW, 1MW.
산업용 모터 드라이브: 전력 범위는 100kW ~ 800kW입니다.
태양광/풍력 인버터: 고효율 (>98%).
3 주요 선정 파라미터
| 파라미터 | 중요성 |
|---|---|
| 차단 전압 | 시스템 전압 안전 마진 |
| 연속 전류 | 시스템 전력 용량 |
| Rds(on) | 전도 손실 |
| 스위칭 손실 | 고주파수 효율 |
| 열 저항 | 냉각 설계 |
| 패키지 유형 | 시스템 기계적 통합 |
4 1200V SiC 모듈 시장 비교
다음은 현재 주류 SiC 모듈의 비교입니다:
| 브랜드 | 대표 모델 | 전압 | 전류 | 패키지 | 응용 분야 |
|---|---|---|---|---|---|
| RUILIN SEMI | RL800N1200A | 1200V | 800A | HPD | EV / ESS |
| Infineon | FS03MR12A6MA1 | 1200V | 400-600A | HybridPACK | EV |
| ROHM | BSM600D12P4G | 1200V | 600A | 하프 브리지 | 산업용 |
| Wolfspeed | XM3 플랫폼 | 1200V | 450-700A | 하프 브리지 | EV |
| onsemi | EliteSiC 모듈 | 1200V | 300-500A | 하프 브리지 | 산업용 |
알 수 있듯이:
800A 클래스 SiC 모듈은 아직 상대적으로 드물며 고출력 플랫폼 제품에 속합니다.
5 RUILIN SEMI 1200V 800A SiC 모듈 개요
RUILIN이 출시한 RL800N1200A SiC 전력 모듈은 다음과 같은 특징을 가지고 있습니다:
고전류 용량: 정격 전류 800A. 고출력 EV, 대용량 PCS, 산업용 인버터에 적합합니다.
고효율: SiC MOSFET 기술은 스위칭 손실을 줄이고 스위칭 주파수를 높여 시스템 효율 98%+를 달성합니다.
고온 동작: 최대 접합 온도 175°C로 더 높은 신뢰성과 간단한 냉각 설계를 제공합니다.
6 시스템 전력 용량
800V DC 버스 조건에서 대략적인 시스템 전력은 다음과 같습니다:
| 모듈 전류 | 인버터 전력 |
|---|---|
| 400A | ~320kW |
| 600A | ~480kW |
| 800A | ~640kW |
따라서 800A SiC 모듈은 다음 용도에 더 적합합니다:
전기 트럭
수소 트럭
대규모 에너지 저장용 PCS
7 패키지 구조
1200V SiC 모듈의 일반적인 패키지:
하프 브리지: 장점: 유연한 인버터 설계, 병렬 연결 용이.
식스 팩 (6-in-1): 장점: 콤팩트한 인버터 시스템.

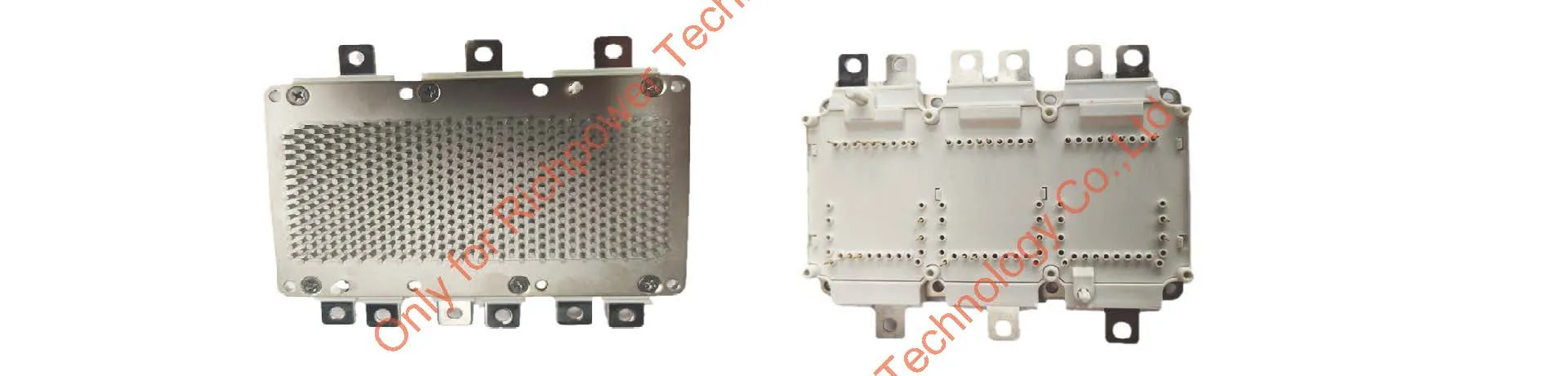

RUILIN SEMI는 고출력 인버터 설계에 적합한 고전류 HPD (HybridPACK Drive) 모듈 구조를 채택했습니다.
8 고전류 SiC 모듈의 장점
고전류 모듈은 다음과 같은 이점을 제공합니다:
더 높은 전력 밀도: 필요한 모듈 수 감소.
더 낮은 시스템 비용: 버스바, 냉각 부품, 게이트 드라이버 감소.
간소화된 인버터 설계: 더 콤팩트한 시스템.
9 결론
800V 전기차 및 에너지 저장 시스템의 발전과 함께 1200V SiC 전력 모듈은 주류 전력 반도체가 되고 있습니다.
기존 600A 모듈과 비교하여:
RUILIN SEMI RL800N1200A는 더 높은 전류 용량과 더 큰 시스템 전력을 제공합니다.
적용 분야:
EV 트랙션 인버터
에너지 저장용 PCS
산업용 고출력 드라이브
고전류 SiC 모듈은 차세대 고출력 전력 전자 시스템의 중요한 솔루션이 될 것입니다. Richpower Technology는 핵심 유통사로서 우수한 업계 제품을 고객에게 소개하고 성숙되고 안정적인 제품과 기술 솔루션을 제공하여 제조사와 고객 모두에게 가치를 창출하는 데 전념하고 있습니다. 자세한 내용은 당사 영업 담당자에게 문의하시기 바랍니다.
기술 핵심 데이터 (TKD - 한국어)
파라미터: 값 / 사양
모델명: RL800N1200A
차단 전압 (V<sub>DSS</sub>): 1200 V
연속 전류 (I<sub>D</sub>): 800 A
온 저항 R<sub>DS(on)</sub>: < 5 mΩ (일반값, 칩 수에 따라 다름)
스위칭 손실 (E<sub>on/off</sub>): 매우 낮음 (SiC 기술)
최대 접합 온도 T<sub>j,max</sub>: 175 °C
패키지: HPD (HybridPACK Drive), 고전류 대응
토폴로지: 하프 브리지 / 설정 가능
응용 분야: EV 트랙션, 에너지 저장용 PCS, 산업용 드라이브
시스템 전력 (800V DC 기준): ~640 kW
장점: 더 높은 전력 밀도, 더 낮은 시스템 비용, 간소화된 설계
